Infineon Technologies CI de controlador LED de baja caída de voltaje BCR430U
El CI de controlador LED de baja caída de voltaje BCR430U de Infineon puede regular la corriente LED en operaciones autónomas sin un transistor de potencia externo. El BCR430U se aloja en un paquete PG-SOT23-6-1 compacto con un rango de voltaje de suministro del CI de 6 V a 42 V. El nivel de corriente LED se puede ajustar hasta 100 mA conectando un resistor de alto valor óhmico Rset al pin RS.
La caída de voltaje en el nivel del controlador LED integrado es inferior a 200 mV a 50 mA. Esto mejora la eficiencia del sistema, a la vez que proporciona un margen de voltaje adicional para compensar el voltaje directo de LED o las tolerancias del voltaje de suministro. La función inteligente de protección contra el sobrecalentamiento reduce la corriente LED cuando la temperatura de unión del BCR430U es muy alta.
Características
- Voltaje de suministro de 6 V a 42 V
- Controla una corriente LED máxima de 100 mA
- Voltaje de saturación típica de 135 mV a 50 mA
- Precisión de corriente LED de ±5 % a 95 mA
- Función inteligente de protección contra el sobrecalentamiento
- Conteo bajo de BOM
- Mayor confiabilidad debido a la menor cantidad de piezas y juntas de soldadura
- Factor de forma más pequeño
- Menor costo de ensamble
Características
- Tiras de luces LED
- Pantallas LED y moldes de letras para avisos
- Iluminación arquitectónica y de fondo
- Iluminación de tiendas comerciales

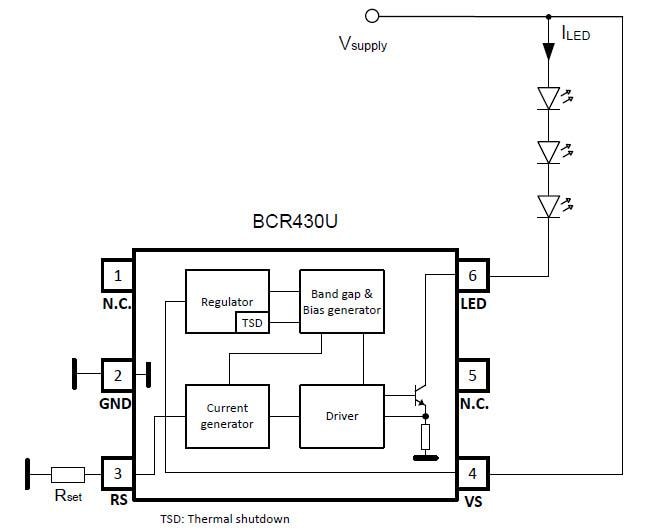

Diagrama de bloques
